H801 zijn LED driverboards met een ESP8266 welke te voorzien zijn van ESPHome, om zo te functioneren als 5-voudige switch met N-Channel FET’s 20N60.
Print heeft 2 4-polige Phoenix connectoren voor connectie.
Phoenix 1757035 (Mouser)
Printzijde:
Phoenix 1757268 (Mouser)
Terminal verbindingsblok
Phoenix 1733185 (Mouser)

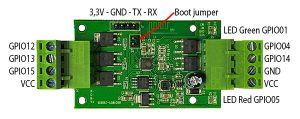

Overzicht H801
Basic YAML voor 5 uitgangen
esphome:
name: h801-1
friendly_name: H801_1
esp8266:
board: esp01_1m
# Enable logging
logger:
# Enable Home Assistant API
api:
encryption:
key: “xqCthIGRvRwEmWo6IViqiCaU26cbnGVBo2JZUaE9UiY=”
ota:
password: “92c5b965d94487118bc3cc42525d5dd9”
wifi:
ssid: !secretwifi_ssid
password: !secretwifi_password
# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: “H801-1 Fallback Hotspot”
password: “JYBOBjhv2UkS”
captive_portal:
output:
– platform: gpio
pin: 12
id: ‘generic_out12’
– platform: gpio
pin: 13
id: ‘generic_out13’
– platform: gpio
pin: 14
id: ‘generic_out14’
– platform: gpio
pin: 15
id: ‘generic_out15’
– platform: gpio
pin: 04
id: ‘generic_out04’
switch:
– platform: output
name: “Output 13”
output: ‘generic_out13’
– platform: output
name: “Output 14”
output: ‘generic_out14’
– platform: output
name: “Output 15”
output: ‘generic_out15’
– platform: output
name: “Output 12”
output: ‘generic_out12’
– platform: output
name: “Output 04”
output: ‘generic_out04’
